Produktdetails

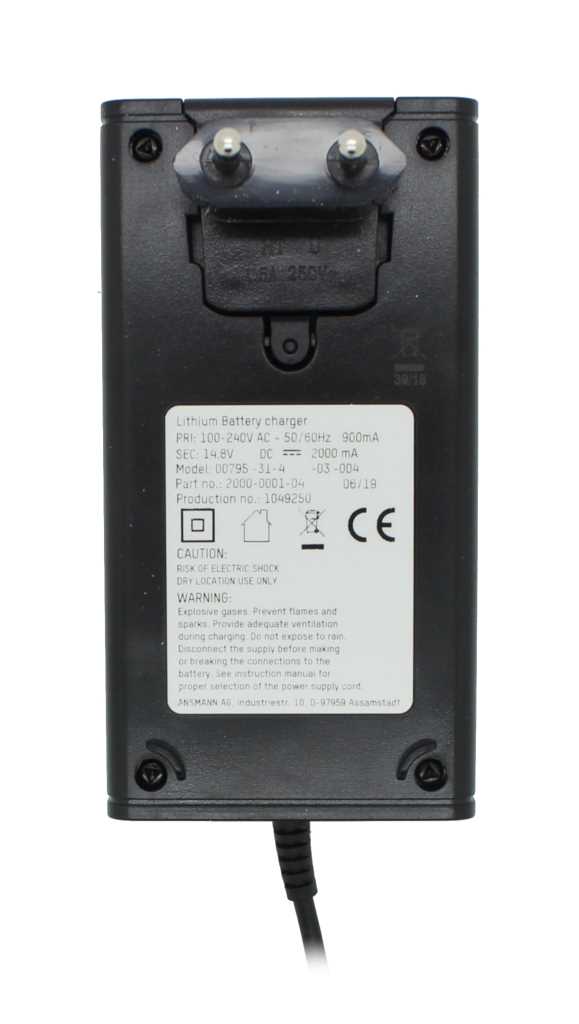

ANSMANN IPC 30 Lithium 4S – 14,8V / 2A
Das ANSMANN IPC 30 Lithium 14,8V ist ein kompaktes Steckerladegerät für geeignete 4S Lithium-Ionen-Akkupacks mit 14,8V Nennspannung. Mit bis zu 2A Ladestrom, 29,6W maximaler Ausgangsleistung, CCCV-Ladeverfahren, LED-Statusanzeige und Sekundärstecker-Set bietet das Ladegerät eine praxisgerechte Lösung für Geräte und Anwendungen mit passenden 14,8V Lithium-Akkupacks.
Speziell für 14,8V 4S Lithium-Ionen-Akkupacks
Das IPC 30 in dieser Ausführung ist für Lithium-Ionen-Akkupacks mit vier in Reihe geschalteten Zellen vorgesehen. Diese 4S-Konfiguration besitzt eine Nennspannung von 14,8V.
Das Ladegerät arbeitet mit einem maximalen Ladestrom von 2.000mA beziehungsweise 2A. Daraus ergibt sich für diese Variante eine maximale Ausgangsleistung von 29,6W.
Akkupack
Nennspannung
Ladestrom
Ausgangsleistung
CCCV-Ladeverfahren für Lithium-Ionen-Akkus
Die Ladung erfolgt nach dem für Lithium-Ionen-Akkus vorgesehenen CCCV-Verfahren. Das Ladegerät arbeitet zunächst mit einem geregelten Konstantstrom und wechselt im weiteren Ladeverlauf in die Konstantspannungsphase.
Nach dem korrekten Anschluss des Akkupacks startet der Ladevorgang automatisch. Die Ladeelektronik übernimmt anschließend die für die konfigurierte Lithium-Variante vorgesehene Ladesteuerung.
Der erste Abschnitt der Ladung erfolgt stromgeregelt.
Gegen Ende des Ladeprozesses erfolgt die Regelung über die vorgesehene Ladeschlussspannung.
LED-Statusanzeige für Ladung, Ladeende und Fehler
Eine integrierte LED informiert übersichtlich über den aktuellen Betriebszustand. Dadurch lässt sich unmittelbar erkennen, ob der angeschlossene Akkupack geladen wird, der Ladeprozess beendet ist oder ein Fehler vorliegt.
Die LED blinkt grün.
Die LED leuchtet dauerhaft grün.
Die LED blinkt rot.
Die LED bleibt ausgeschaltet.

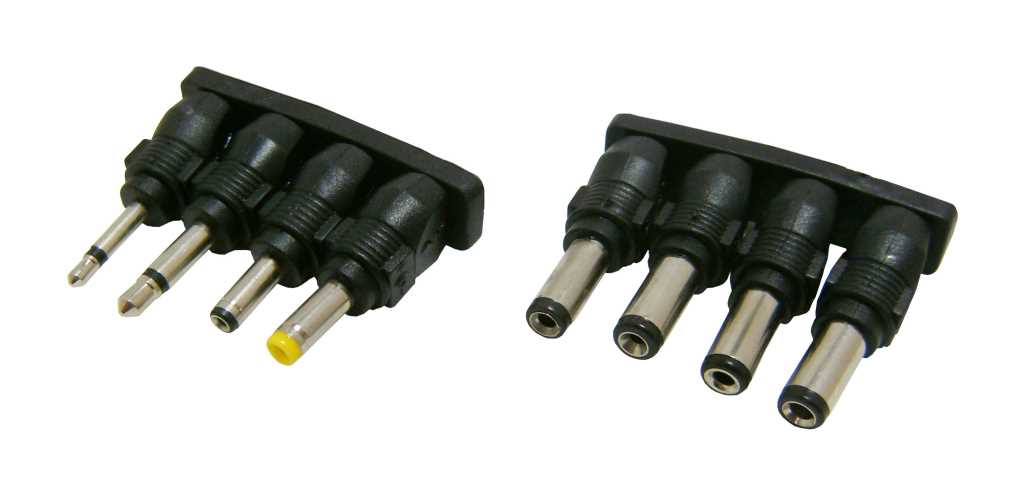

Sekundärstecker-Set für unterschiedliche Akkuanschlüsse
Die IPC-30-Serie wird mit einem Sekundärstecker-Set geliefert. Dadurch können unterschiedliche passende Akkuanschlüsse realisiert werden.
Entscheidend für die Kompatibilität ist jedoch nicht nur der mechanisch passende Stecker. Zusätzlich müssen Zellchemie, Akkuspannung und Polarität mit dem Ladegerät übereinstimmen.
Elektronischer Kurzschluss- und Verpolschutz
Das IPC 30 besitzt einen elektronischen Schutz gegen Kurzschluss und Verpolung. Wird ein Fehler erkannt, signalisiert das Ladegerät diesen über die rot blinkende Statusanzeige.
Das Gerät entspricht der Schutzart IP30 und ist für den Einsatz in geschlossenen, trockenen Räumen vorgesehen.
Elektronische Schutzfunktion am Ausgang des Ladegerätes.
Elektronische Schutzfunktion bei nicht korrekter Polarität der Verbindung.
Schutzisolierte Ausführung des Ladegerätes.
Vorgesehen für die Verwendung in trockenen Innenräumen.
Weitbereichseingang von 100 bis 240V
Das IPC 30 unterstützt einen Eingangsspannungsbereich von 100–240V AC bei 50/60Hz. Damit ist die Elektronik für unterschiedliche internationale Netzspannungen ausgelegt.
Die Variante besitzt einen Primär-Wechselstecker. Für die IPC-30-Serie sind je nach Ausführung unterschiedliche Primärstecker beziehungsweise Adapterlösungen vorgesehen.
- 1× ANSMANN IPC 30 Lithium 14,8V Ladegerät
- 1× Primär-Wechselstecker
- 1× Sekundärstecker-Set
- 1× Bedienungsanleitung
Technische Daten des ANSMANN IPC 30 Lithium 14,8V
| Hersteller / Modell | ANSMANN IPC 30 Lithium 14,8V |
|---|---|
| Hersteller-Art.-Nr. | 2000-0001-04 |
| EAN / GTIN | 4013674128136 |
| Ladbare Zellchemie | Lithium-Ionen / Li-Ion |
| Akku-Ausführung | Akkupack |
| Zellenzahl | 4 Zellen / 4S |
| Akku-Nennspannung | 14,8V |
| Max. Ladestrom | 2A / 2000mA |
| Max. Ausgangsleistung | 29,6W |
| Ladeverfahren | Li-Ion CCCV |
| Eingangsspannung | 100–240V AC ±10% |
| Netzfrequenz | 50/60Hz |
| Kurzschlussschutz | Ja, elektronisch |
| Verpolschutz | Ja, elektronisch |
| Schutzklasse | II / schutzisoliert |
| Schutzart | IP30 |
| Statusanzeige | LED |
| LED – kein Akku | LED aus |
| LED – Ladevorgang | LED blinkt grün |
| LED – Ladeende | LED leuchtet grün |
| LED – Fehler | LED blinkt rot |
| Abmessungen | 118 × 62 × 35 mm, ohne Netzstecker |
| Farbe | Schwarz |
| Lieferumfang | IPC 30 Ladegerät, Primär-Wechselstecker, Sekundärstecker-Set, Bedienungsanleitung |
Gut zu wissen
Häufige Fragen zum ANSMANN IPC 30 Lithium 14,8V
Antworten zu kompatiblen Akkupacks, 4S-Konfiguration, Ladestrom, Ladeverfahren und Anschlussmöglichkeiten.
Welche Akkus kann ich mit diesem Ladegerät laden?
Das Ladegerät ist für geeignete 4S Lithium-Ionen-Akkupacks mit 14,8V Nennspannung vorgesehen. Zusätzlich müssen Polarität und Anschluss des Akkupacks zum Ladegerät passen.
Was bedeutet 4S bei einem Lithium-Akku?
4S bedeutet, dass vier Lithium-Ionen-Zellen in Reihe geschaltet sind. Bei Zellen mit 3,7V Nennspannung ergibt sich daraus eine Nennspannung des Akkupacks von 14,8V.
Wie hoch ist der Ladestrom des IPC 30?
Diese Variante des IPC 30 arbeitet mit einem maximalen Ladestrom von 2A beziehungsweise 2000mA. Die maximale Ausgangsleistung beträgt 29,6W.
Welches Ladeverfahren verwendet das Ladegerät?
Das Ladegerät verwendet das für Lithium-Ionen-Akkus vorgesehene CCCV-Ladeverfahren. Die Ladung erfolgt zunächst mit Konstantstrom und anschließend mit Konstantspannung.
Kann ich jeden mechanisch passenden 14,8V Akku anschließen?
Nein. Neben der Nennspannung müssen auch Zellchemie, Polarität, Zellenzahl und elektrische Anschlussbelegung passen. Ein mechanisch passender Stecker allein ist daher kein ausreichender Nachweis für die Kompatibilität.
Merkmale
| Akkus inklusive | nein |
|---|---|
| Anzahl Ladeschächte | 1 |
| Eingangsspannung | 100 - 240 V AC |
| ladbare Akkus | Pack |
| ladbare Systeme | LiIon |
| Ladung | einzeln |
| Powerbank Funktion | nein |
| USB-Ausgang | nein |
| USB-Eingang | nein |
